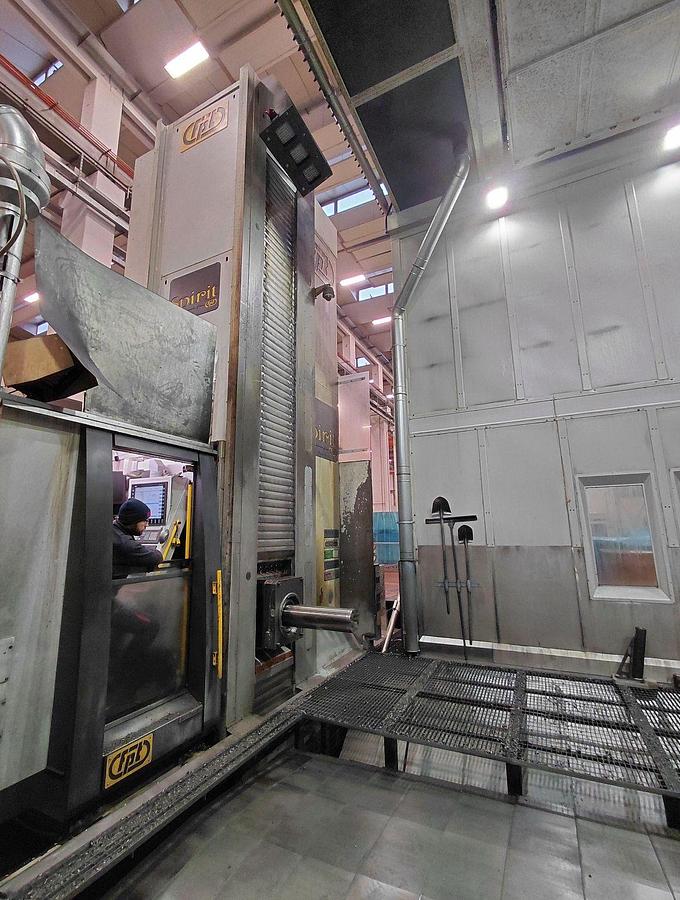

Alesatrice montante mobile con doppia tavola FPT SPIRIT 450

cod. 1573

Alesatrice montante mobile con doppia tavola FPT SPIRIT 450

Caratteristiche tecniche:

Tipologia: Alesatrice montante mobile con doppia tavola

Marca e Modello: FPT Spirit 450

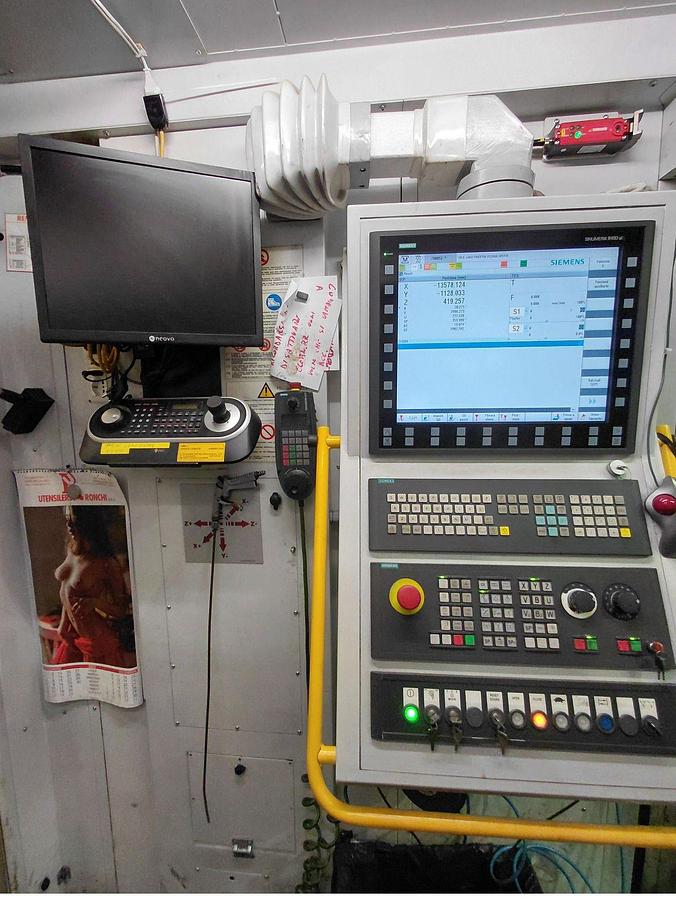

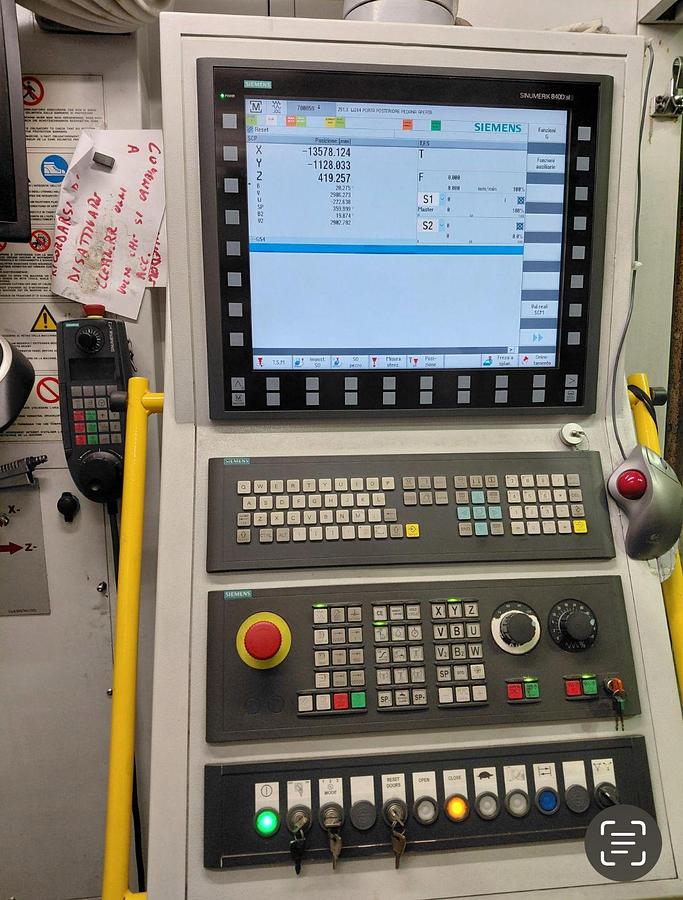

Software/CNC: Siemens Sinumerik 840D

Dati Tecnici

o Corsa assi

 X: 18000 mm -  Y: 5000 mm - Z: 1750 mm - W: 1400 mm - B: 360° - V: 3000 mm - U: 400 mm

o Dimensioni massime del pezzo: dimensioni tavola: 4000x3000 altezza massima lavorabile

5000mm

o Portata max: 75 Tonnellate

o Precisione di posizionamento: 0.05 mm

o Velocità mandrino: fino a 3600 giri/min con testa TUPC-M. normalmente 1800giri/min

o Potenza mandrino: 100 kW

o Tipologia di utensili: ISO60 C.F., ISO50, ISO50 C.F., CAPTO C8

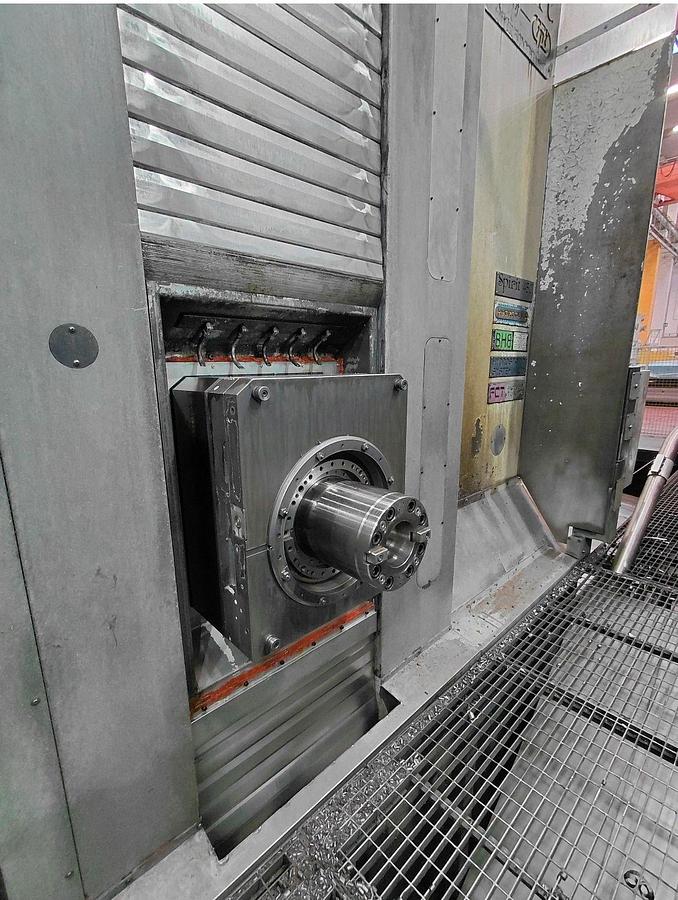

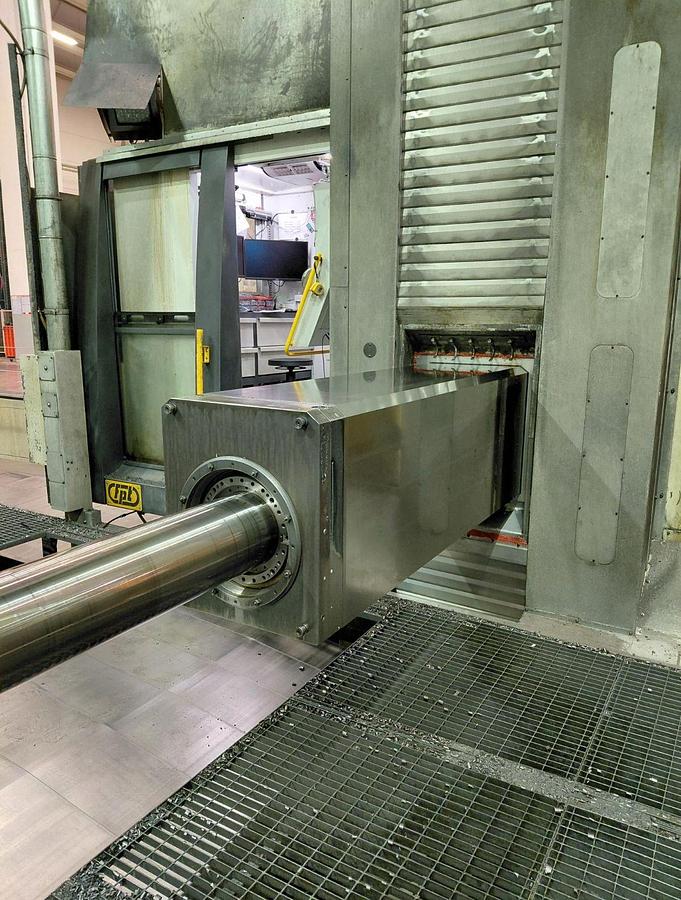

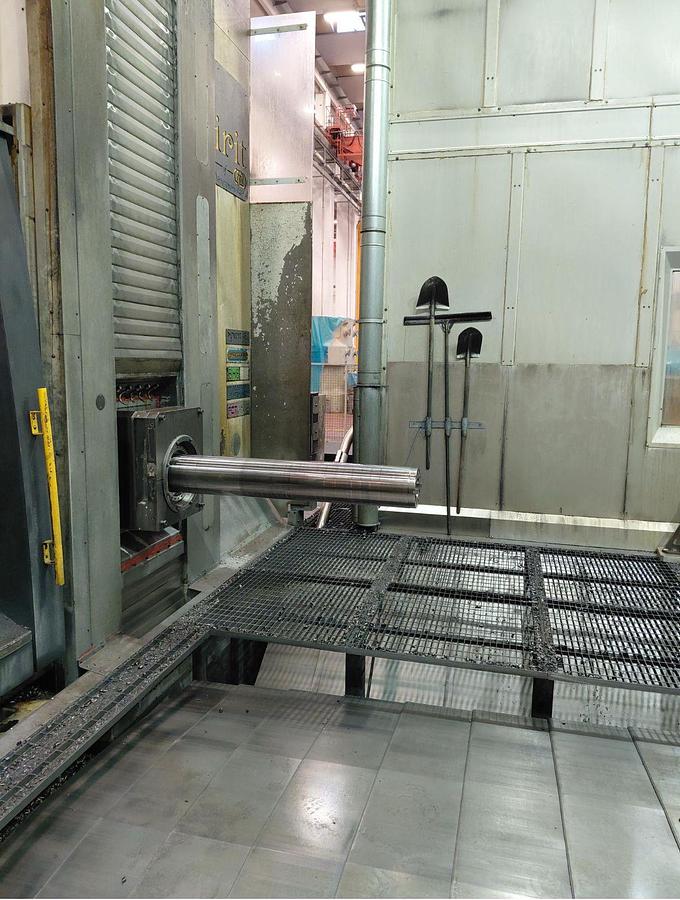

o Bareno ϕ220mm

o RAM: 650X560 mm

Accessori e Automazione

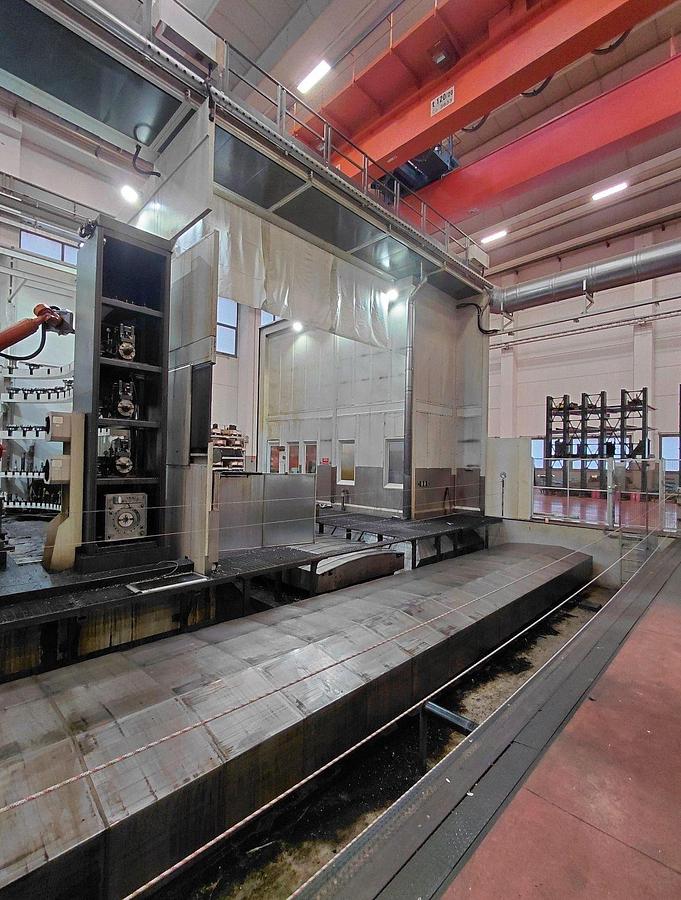

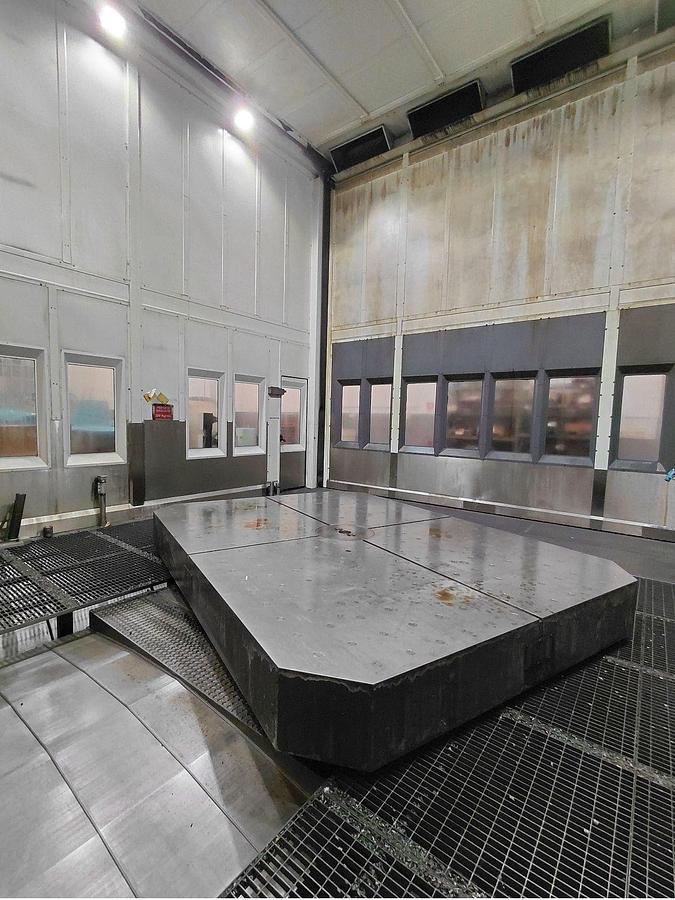

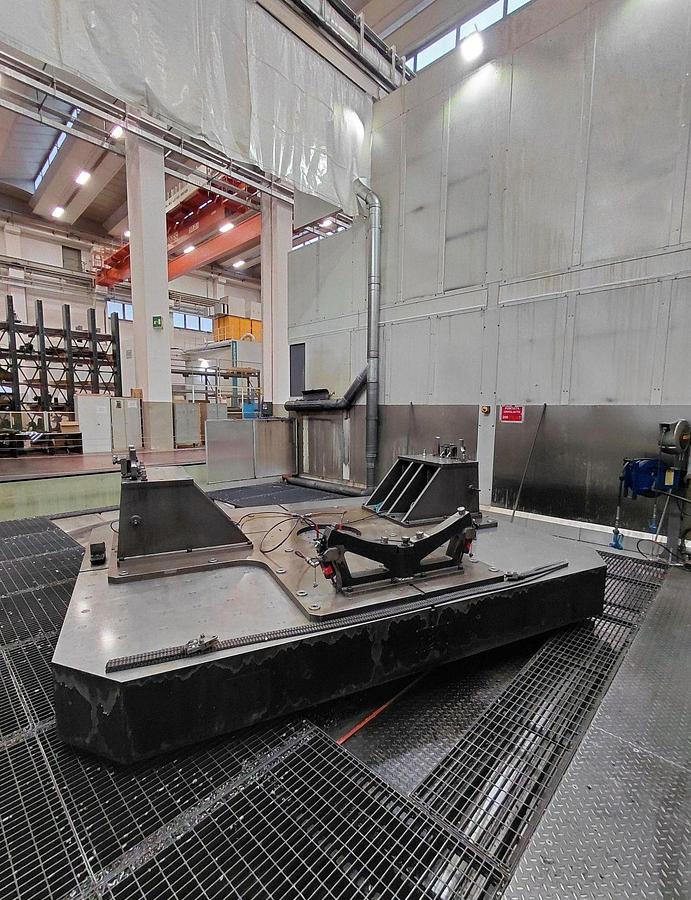

N° 2 tavole rototraslanti con dimensioni di 4000 mm x 3000 mm

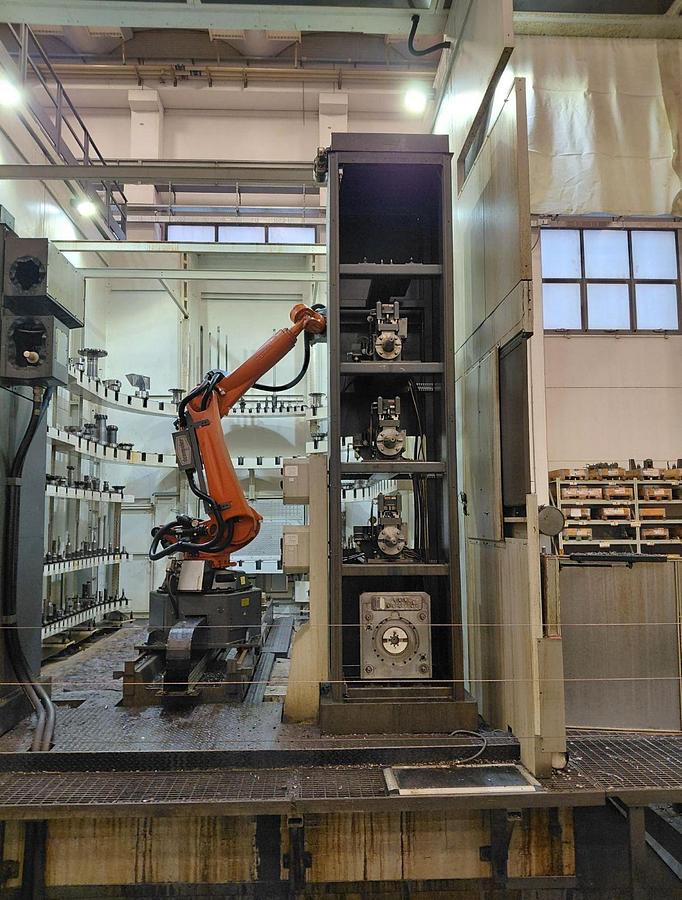

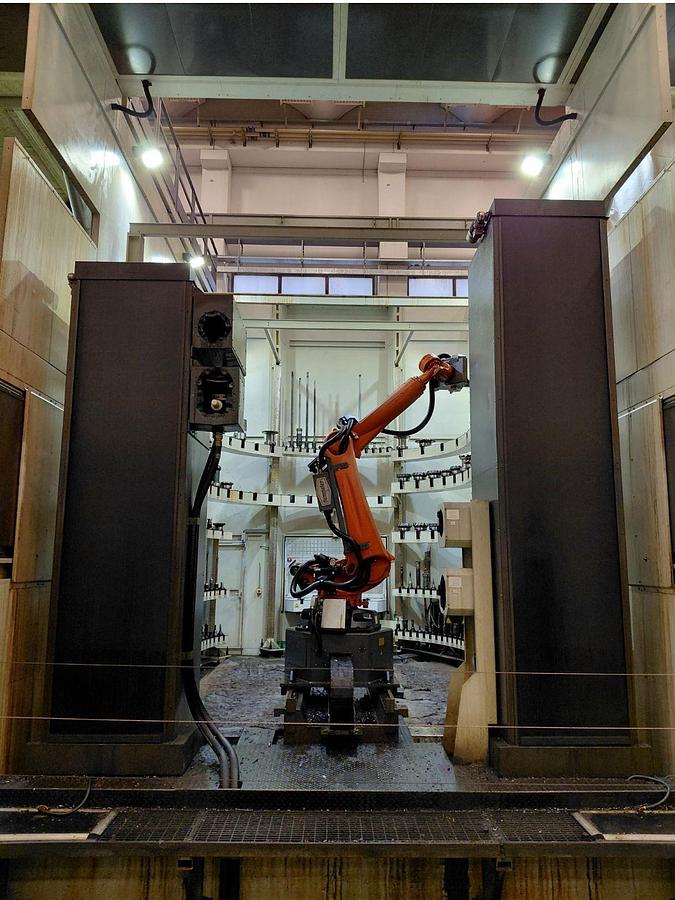

Cambio utensile automatico per ISO60 e ISO50 con arena gestita da robot antropomorfe

KUKA.

Cambio manuale degli utensili CAPTO C8 per testa D’Andrea UT5.

Come sonda di misura presente a bordo macchina si utilizza SONDA PROBE RPM600

(RENISHAW).

Sistema di lubrorefrigerazione interna ed esterna:

o Lubrorefrigerante utensile interno del bareno: con una pressione di 70 bar e una

portata di 80 L/min.

o Lubrorefrigerante utensile interno delle teste: con una pressione di 40 bar e una

portata di 28 L/min.

o Lubrorefrigerante utensile esterna; con una pressione di 4 bar e una portata di 28

L/min.

Sistema di aria interna ed esterna per il raffreddamento dell’utensile quando non è possibile

utilizzare il lubrorefrigerante.

Accessori:

o TU144: testa universale da sgrossatura ISO50 con indexaggio angolare ogni 2.5°

velocità max. mandrino: 1800 giri/min.

o TUPC: testa universale da finitura ISO50 con indexaggio angolare millesimale velocità

max. mandrino: 1800 giri/min.

o TUPC-M: testa universale moltiplicata da finitura ISO50 con indexaggio angolare

millesimale velocità max. mandrino: 3600giri/min.

o TESTA D’ANDREA UT5: testa da tornitura con utensili CAPTO C8 velocità max.

mandrino: 251 giri/min.

o MANDRINO ISO 60: mandrino principale velocità max. mandrino: 1800giri/min.

o RIDUZIONE ISO 50 DA FINITURA: velocità max. mandrino: 1800giri/min.

o RIDUZIONE ISO 50 DA SGROSSATURA: velocità max. mandrino: 1800giri/min.

o RIDUZIONE ISO 50 LUNGA: velocità max. mandrino: 1800giri/min.

Anno di installazione: 2016
