Fresatrice cnc MECOF ECOMILL

cod. 1512

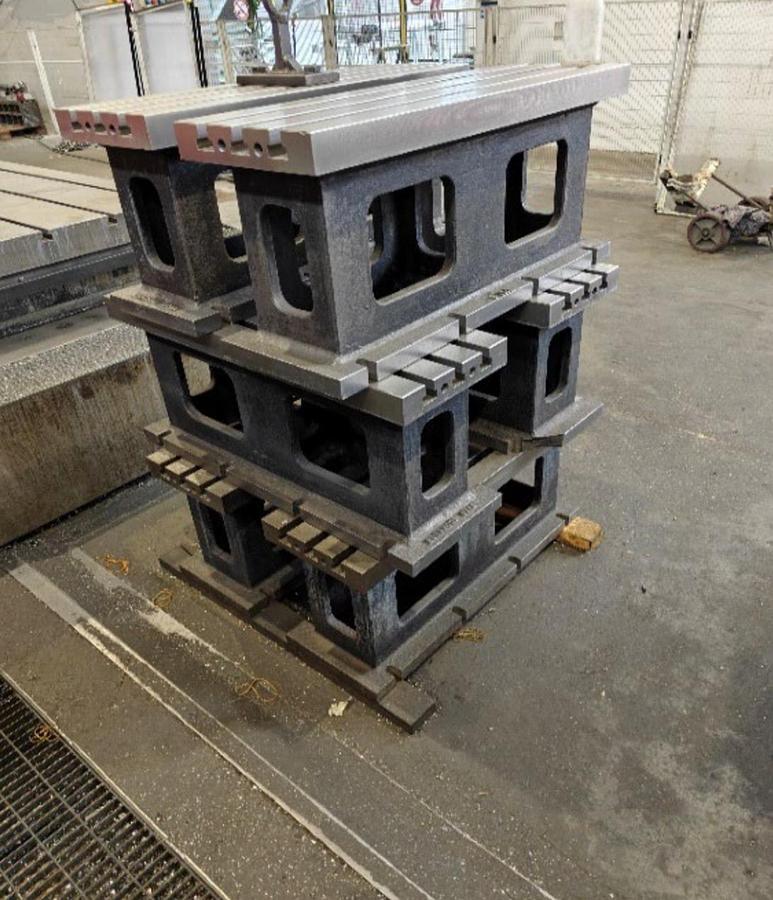

Fresatrice cnc MECOF ECOMILL

Caratteristiche tecniche:

Fresatrice dotata di tre assi lineari indipendenti, le cui corse sono:

•⁠  ⁠Asse X longitudinale 6.000 mm

•⁠  ⁠Asse Y trasversale 1.300 mm

•⁠  ⁠Asse Z verticale 2.500 mm

La macchina è fornita di piattaforma girevole con posizionamento millesimale automatico, trasportatore di trucioli e testa birotativa a posizionamento automatico.

La macchina è in ottime condizioni, è stata utilizzata per lavorazioni leggere e risale all’anno 2014.

Manuali, certificati di manutenzione.

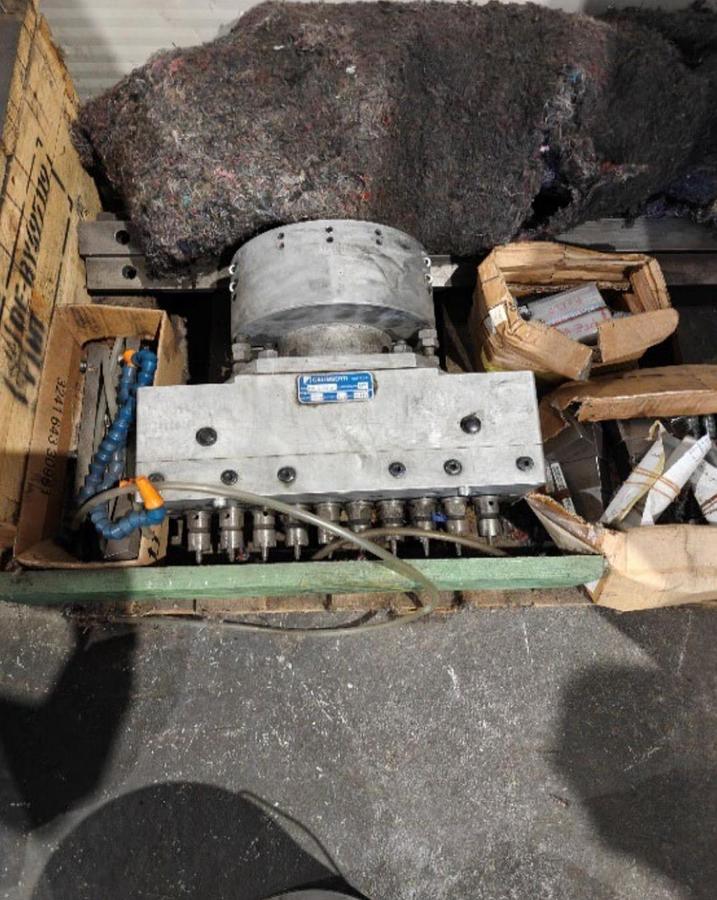

•⁠  ⁠Sullo slittone della macchina è prevista una piattaforma girevole, gestita dal controllo numerico, sulla quale viene fissata la testa di fresatura. La macchina è equipaggiata con cambio utensili automatico. E’ equipaggiata con il controllo numerico HEIDENHAIN Itnc 530 HSCI.

•⁠  ⁠La piattaforma montata nella parte frontale dello slittone viene gestita dal controllo numerico e può essere posizionata in qualsiasi posizione. La rotazione avviene per mezzo di un motore separato.

La piattaforma ruota su cuscinetti appositamente progettati di elevatissima rigidezza e precisione. Al raggiungimento della posizione desiderata un freno idraulico di generose dimensioni blocca in maniera certa e precisa la piattaforma. La piattaforma è predisposta per ricevere teste di fresatura con ingranaggi lubrificati con un innovativo sistema aria/olio.

•⁠  ⁠Numero di posizioni: qualsiasi

•⁠  ⁠Ampiezza di rotazione: +- 180°

•⁠  ⁠Diametro esterno: 380 mm

•⁠  ⁠Coppia di bloccaggio del freno: 17.000 Nm

•⁠  ⁠Numero di utensili: 40

•⁠  ⁠Attacco per utensili: 50 ISO 7388/1 (DIN 69871-A)

•⁠  ⁠Passo catena: 130 mm

•⁠  ⁠Diametro massimo degli utensili affiancati: 125 mm

•⁠  ⁠Diametro massimo degli utensili con posti adiacenti liberi: 240 mm

•⁠  ⁠Lunghezza massima degli utensili: 400 mm

•⁠  ⁠Peso massimo degli utensili: 20kg

•⁠  ⁠Peso massimo tot. degli utensili: 400 kg

•⁠  ⁠Gestione del magazzino: a stazioni codificate, con posto fisso

Trasportatore di trucioli

È costituito da un nastro incernierato, d’acciaio. Viene installato incassato nel pavimento, secondo l’asse longitudinale della macchina, di fronte al basamento. La lunghezza del nastro è adatta per la corsa base dell’asse longitudinale. La parte terminale è rialzata per consentire lo scarico dei trucioli in appositi contenitori.

Caratteristiche:

•⁠  ⁠velocità nastro 3,4 m/mm

•⁠  ⁠larghezza 370 mm

•⁠  ⁠larghezza utile nastro 235 mm

•⁠  ⁠portata 160 dm/min

Refrigerazione utensile

Erogazione attorno al mandrino. L’impianto prevede che il flusso del liquido refrigerante avvenga attraverso collettori, nei pressi del mandrino, dai quali il refrigerante fuoriesce da 4 ugelli orientabili rigidi.

Questo sistema garantisce che il liquido refrigerante arrivi in prossimità dell’utensile,

indipendentemente dall’orientamento del mandrino.

Cararatteristiche:

•⁠  ⁠Prevalenza pompa 70 m

•⁠  ⁠Portata pompa 80 l/1’

•⁠  ⁠Pressione utile 0,5 + 6 bar

•⁠  ⁠Portata utile 15 + 28 l/1’

•⁠  ⁠Tipo elettropompa centrifuga

Testa birotativa a posizionamento automatico:

È costituita da due semicorpi, realizzati in fusione di ghisa:

•⁠  ⁠il semicorpo posteriore è fissato alla piattaforma e ruota solidale con questa.

•⁠  ⁠il semicorpo anteriore portamandrino ruota attorno ad un asse inclinato di 45° rispetto all’asse della piattaforma, e può raggiungere in modo automatico qualsiasi posizione, ottenute tramite la rotazione di due componenti: dentatura frontale tipo Hirth 120 posizioni (una ogni 3°) e treno idraulico per lo sbloccaggio di uno degli anelli Hirth per ottenere le restanti posizioni. Quest’ultimo viene comandato da un motoriduttore con posizione rilevata da un trasduttore e lettura diretta.

Caratteristiche:

•⁠  ⁠Velocità di riproduzione del mandrino 15-6000 giri

•⁠  ⁠Coppia: 600 Nm

•⁠  ⁠Potenza: 38 kW

•⁠  ⁠Coppia di bloccaggio dell’asse A

con posizionamento continuo: 10.000 Nm

•⁠  ⁠Attacco per utensili: 50ISO

•⁠  ⁠Sistema di bloccaggio dell’utensile: automatico

•⁠  ⁠Forza di bloccaggio dell’utensile 20.000 N

•⁠  ⁠Forza di bloccaggio assiale semicorpo

portamandrino: 100.000 N

•⁠  ⁠Lubrificazione: aria/olio

•⁠  ⁠Refrigerante acqua/glicole

Anno di costruzione 2014
