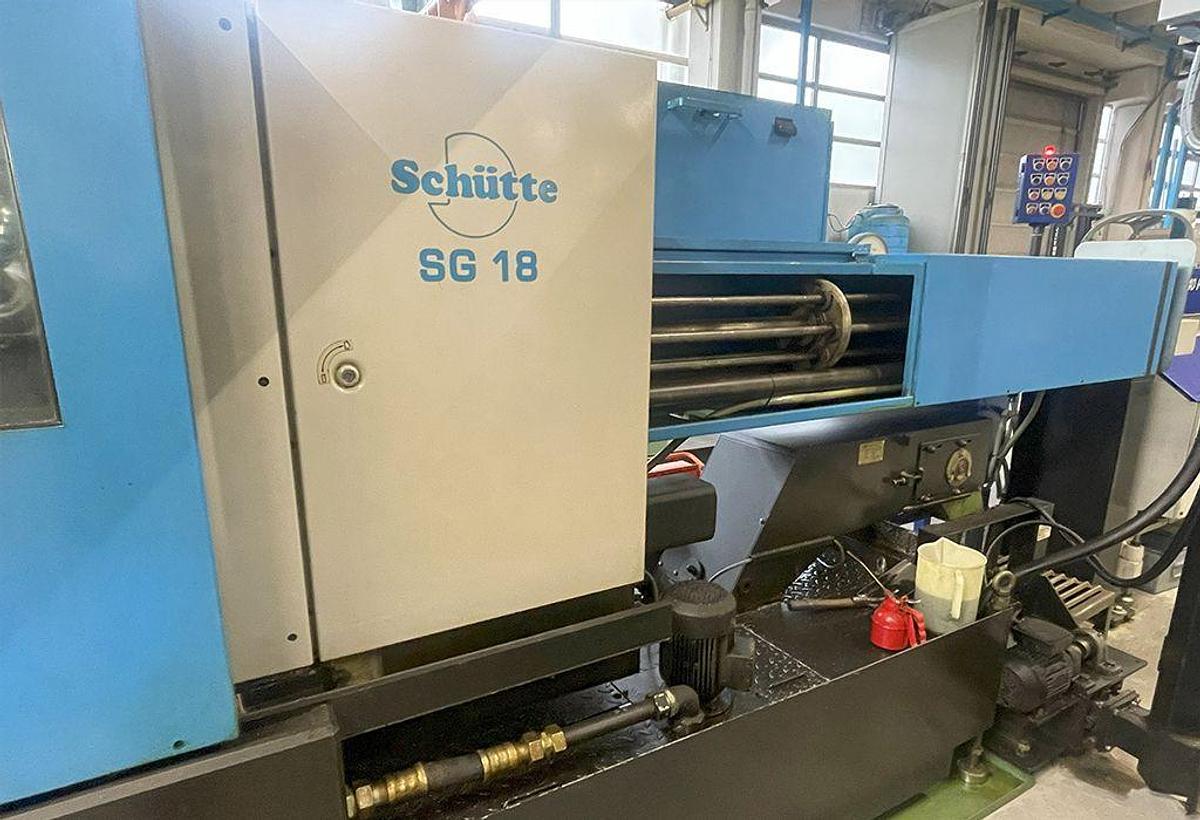

Tornio automatico plurimandrino SCHUTTE SG 18

cod. 1438

Tornio automatico plurimandrino SCHUTTE SG 18

Caratteristiche tecniche:

6 mandrini

Introduttore: IEMCA PRA 40 /33 /P

Dotazione inclusa nel prezzo.

CAMME:

•⁠  ⁠50Q30/25AD

•⁠  ⁠50Q30/16AD

•⁠  ⁠A94AGS1 -PK

•⁠  ⁠80L40/0

•⁠  ⁠50Q30/25/95

•⁠  ⁠50Q30/0

•⁠  ⁠80D63

•⁠  ⁠50Q30/6.8/KK

•⁠  ⁠50Q30/16

•⁠  ⁠50Q30/16/95

•⁠  ⁠50Q30/25

•⁠  ⁠80L40/10

•⁠  ⁠80L40/25/95

•⁠  ⁠80L40/25/95

•⁠  ⁠80L40/10/95

•⁠  ⁠B91A65S1 – Per pickup. Codice Schutte

•⁠  ⁠5085435 – [H4X43°] - per pickup. Codice TSE.

•⁠  ⁠508509-1 –[H12x40] - per lavorazioni rapide (godronatura a tu o). Codice TSE

PINZE 9007E - NUOVE/MAI USATE

•⁠  ⁠Ø14 – 7pz

•⁠  ⁠Ø15 – 7pz

•⁠  ⁠Ø17 – 8pz

•⁠  ⁠Ø18 – 7pz

PINZE 9007E - USATE

•⁠  ⁠Ø14 – 7pz

•⁠  ⁠Ø17 – 5pz

•⁠  ⁠Ø18 – 20pz

PINZE 90078H

•⁠  ⁠Ø19 – 6pz. Montati in macchina + 1 nuova/mai usata

•⁠  ⁠Ø19 – 12 pz usate + 2 nuove

CONTROPINZE SPINGIBARRA NUOVE/MAI USATE

•⁠  ⁠Ø14 – 12pz

•⁠  ⁠Ø15 – 8 pz

•⁠  ⁠Ø17 – 7pz

•⁠  ⁠Ø18 – 7pz

CONTROPINZE SPINGIBARRA USATE

•⁠  ⁠Ø17 – 9pz

•⁠  ⁠Ø18 – 32pz

Deperi srl 24/02/2024 1/2

CONTROPINZE SPINGIBARRA PER VERSIONE MANDRINI MAGGIORATI

•⁠  ⁠Ø19 – 6pz montati in macchina + 7pz nuove/mai usate + 1pz usata

BOCCOLE GUIDA BARRA

•⁠  ⁠Ø15 – 6pz

•⁠  ⁠Ø18 – 6pz

•⁠  ⁠Ø19 o Ø20 non ricordo sono montati in macchina e passa barra Ø19.

PINZE PICKUP PER PRESA SU FORO INTERNO: 15/16 pz varie misure da (Ø6.5 / Ø8 / Ø10)

PINZE PICKUP Q22025 USATE

•⁠  ⁠Ø11.7 - 2pz

•⁠  ⁠Ø12 - 1pz

vedere.

•⁠  ⁠1pz montato in macchina Ø10,

APPARECCHIATURE e PORTAUTENSILI

•⁠  ⁠Poligonale spacco sfera per pos.3 con slitta ribassata per montaggio con diamantatore in

pos.4 – non montato in macchina

•⁠  ⁠Diamantatore pos.4 – non montato in macchina

•⁠  ⁠Pickup pos.6 originale Schutte con adattatore per consentire il montaggio della pinza Q22025

•⁠  ⁠Portautensili radiali originali Schutte per utensili con attacco prismatico – 5pz

•⁠  ⁠Portautensile pos.6 per utensile barretta 10x10

•⁠  ⁠Portautensili frontali 3pz versione originale con Schutte (3 montati in macchina + 3 portapinze

di ricambio nuove/mai usate) per pinze per punte tipo erickson 100DA (+ alcune pize 100DA

diametri vari da Ø5.5/Ø7.5/Ø8.0 8

•⁠  ⁠Portautensili frontali 2pz per pinze ER25

•⁠  ⁠Portautensile per lavorazione ripresa per punta Ø12

•⁠  ⁠Culla/slitta frontale per pos.6 NUOVA se si smonta il pickup

Anno di costruzione 1998
