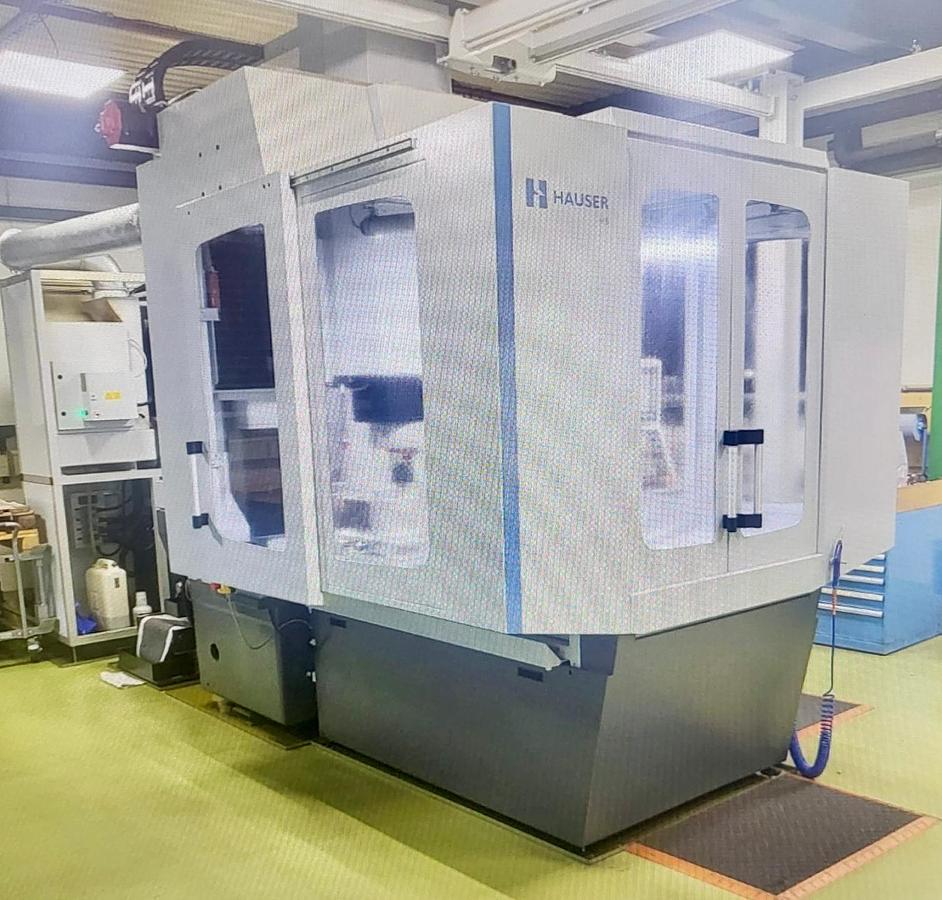

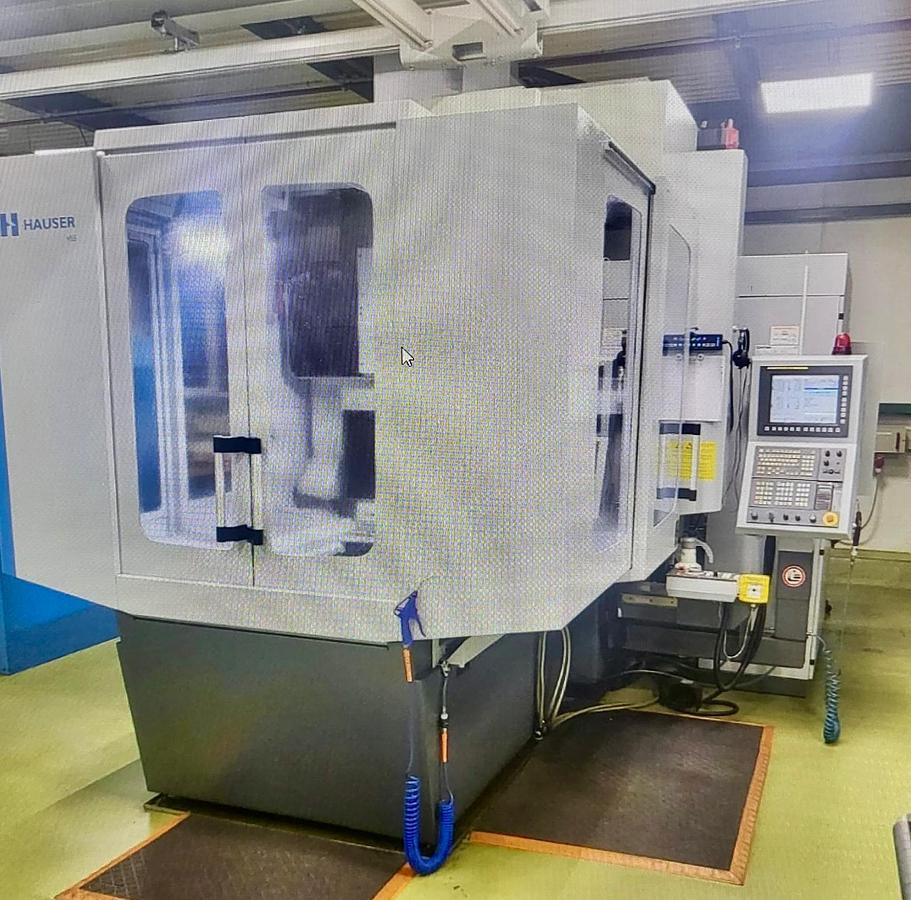

Rettifica per interni 5 assi CNC FANUC

cod. 1406

Rettifica per interni 5 assi CNC FANUC

Caratteristiche tecniche:

Marchio: FANUC

Modello: §==I

Numero di assi: 5

Numero di cave: 7

Larghezza interna: 14 mm

Carico della tavola: 800 kg

Mandrino di rettifica (z-c-u): diametro della bussola del mandrino: 125 mm

Gamme di velocità standard (motore 40s): regolabile in continuo, programmabile 4000-40000 giri/minPezzo di lavoro

Capacità della macchina:

Corsa degli assi X e Y: 1300 x 800 mm

Corsa verticale della testa di rettifica (asse W): 635 mm

Distanza tra la tavola e la piastra di montaggio del motore di rettifica dell'asse U: 905 mm

Distanza tra la tavola e il portautensili HSK25 (naso del motore di affilatura 70S): 0-710 mm

Distanza tra le colonne: 970 mm

Diametri di rettifica (modalità di rettifica planetaria):

Con mola Ø50 mm (motore 70S):

Modalità automatica (posizione centrale dell'asse U): max. 144 mm

Modalità semiautomatica (posizione offset dell'asse U): max. 234 mm

Con piastra intermedia: max. 360 mm

Con ruota di Ø 100 mm (motore 40S):

Modalità automatica (posizione centrale dell'asse U): max. 194 mm

Modalità semiautomatica (posizione offset dell'asse U): max. 284 mm

Con piastra intermedia: max. 360 mm

Rettifica conica (opzione): Fino a 120° (divergente/convergente)

Tavolo

Superficie utilizzabile: 1440 x 860 mm

Movimento

Velocità di avanzamento:

Slitte asse X/Y:

Avanzamento di lavoro: 0-2000 mm/min

Avanzamento rapido: 4000 mm/min

Asse W (slitta verticale):

Avanzamento di lavoro: 0-2000 mm/min

Traslazione rapida: 4000 mm/min
