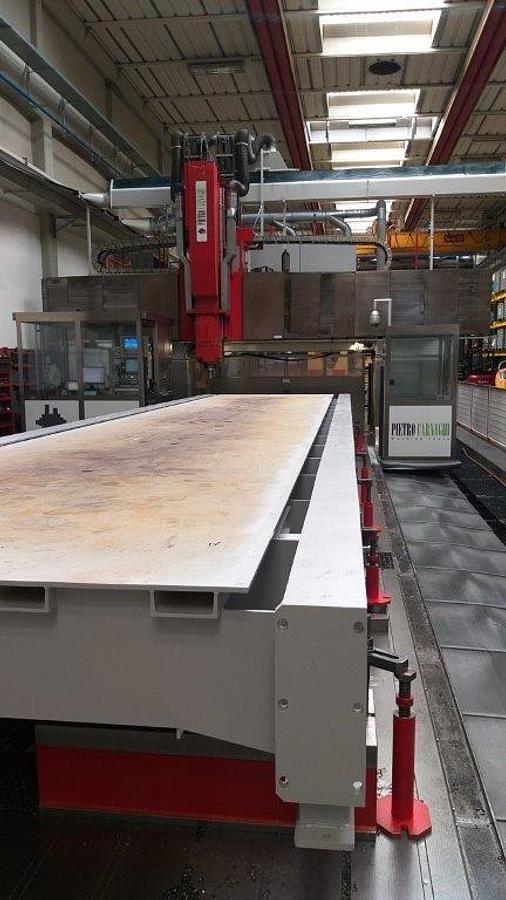

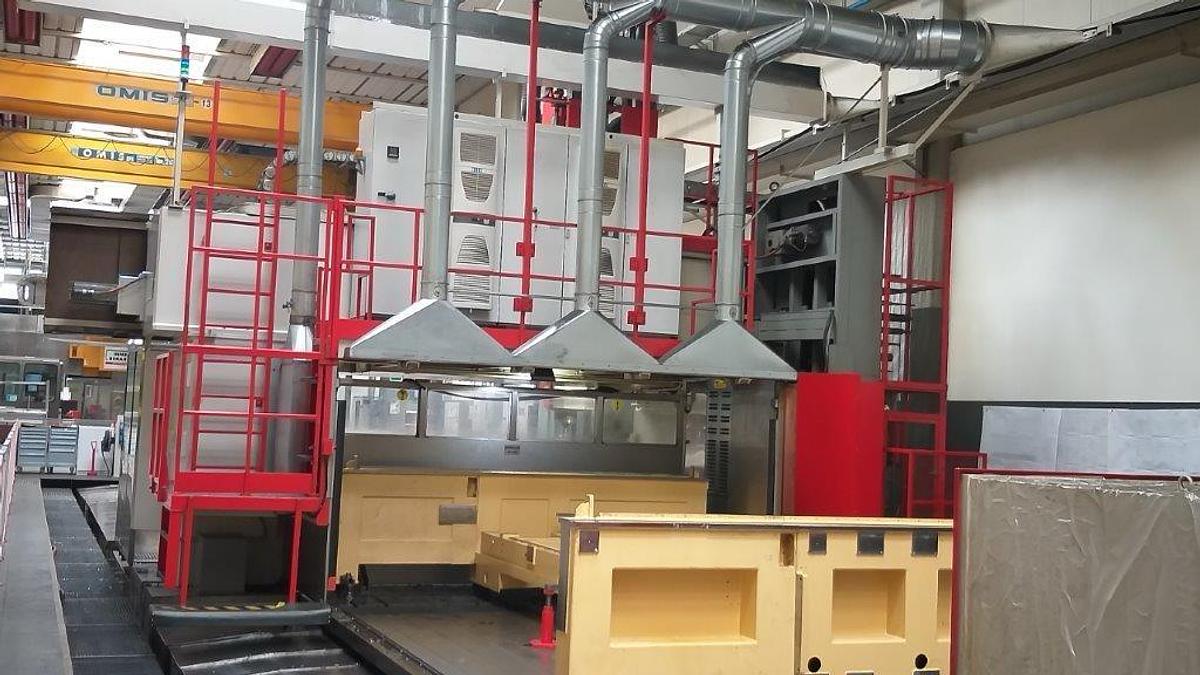

Fresatrice a portale PIETRO CARNAGHI UNIMILL

Fresatrice a portale PIETRO CARNAGHI UNIMILL

Contattaci per il prezzo

Posizione:...

o

Descrizione

cod. 1380

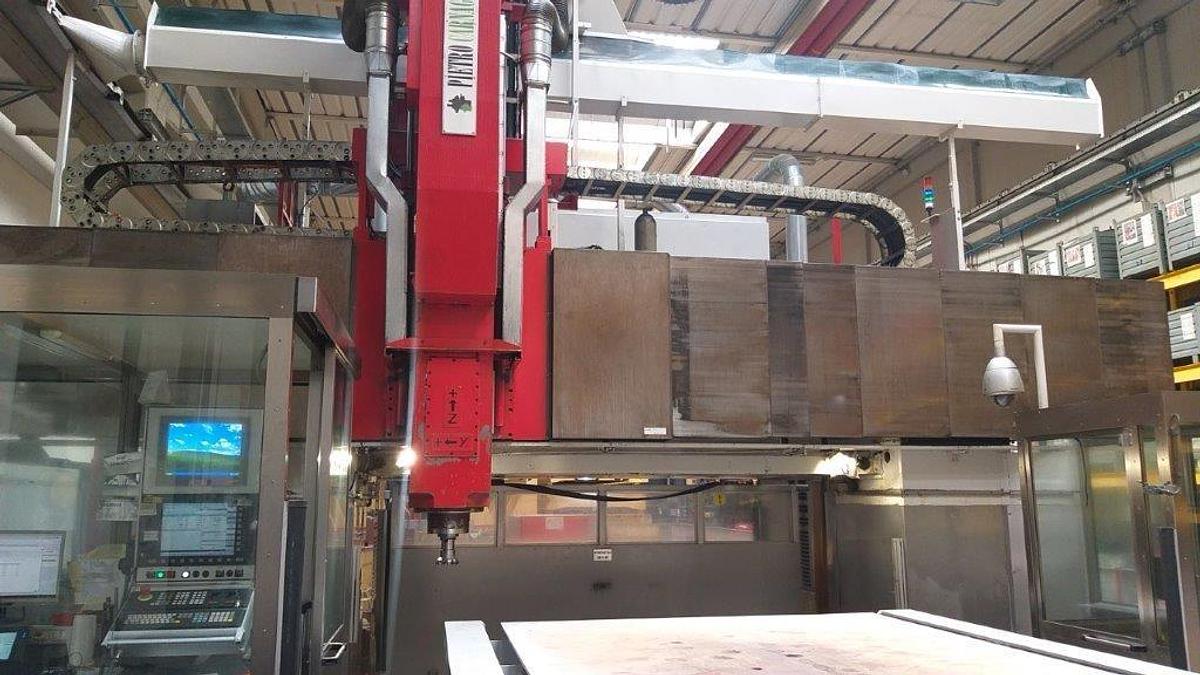

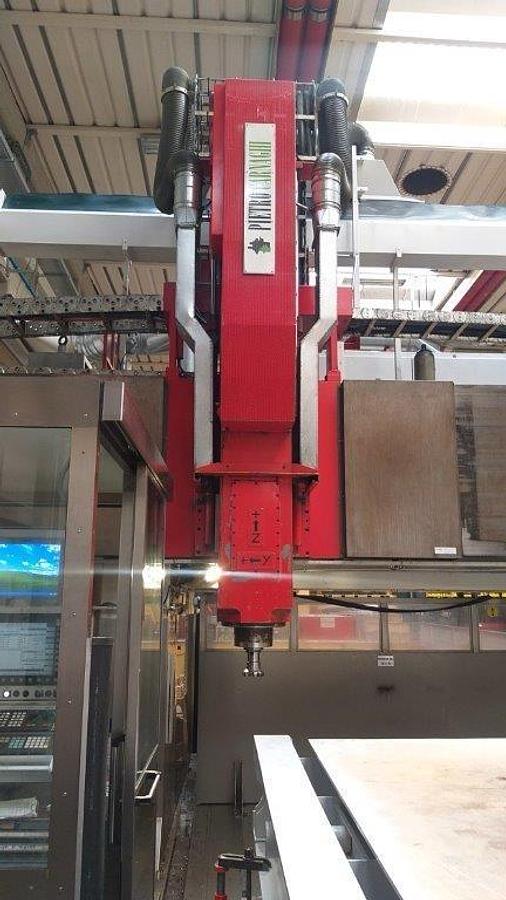

Fresatrice a portale PIETRO CARNAGHI UNIMILL

Caratteristiche:

[30/05/25, 14:37:01] Grazie a Tutti.: Peso macchina 120000 kg

Attacco utensili ISO 50

3000 rpm

37 kW

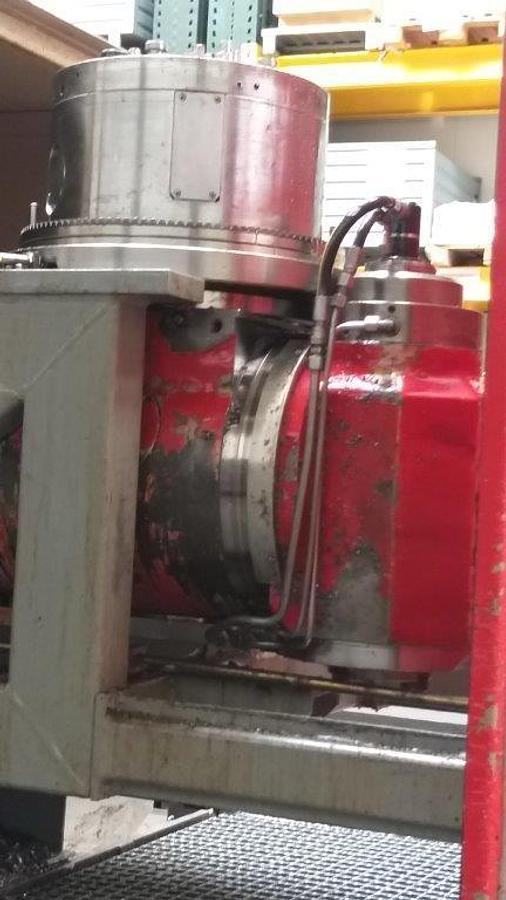

Testa birotativa con angolo minimo 2,5 gradi  per asse “A” e “C”

Corsa X 24000 mm

Corsa Y 4720 mm

Corsa asse Z 1500 mm

Asse C ("TU35" Rotazione Testa)

+/- 180° (Angolo Min. 2,5°)

Asse A ("TU35" Rotazione Testa)

+/- 100° (Angolo Min. 2,5°)

Distanza tra naso mandrino - piano tavola

1.550 mm

Distanza tra colonne

3.900 mm

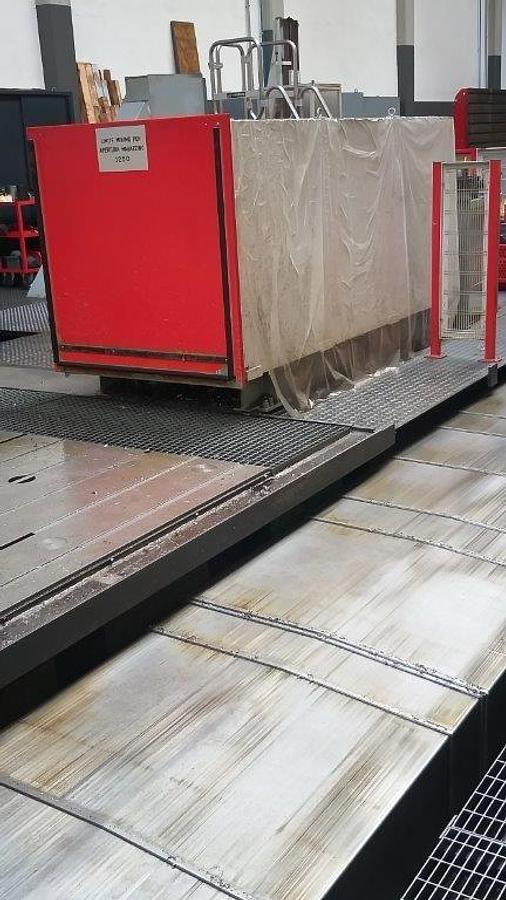

Dimensioni tavola

24.000 x 3.700 mm

[30/05/25, 14:37:30] Grazie a Tutti.: Capacità di carico della tavola

5.000 Kg/mq

Tipologia cave "T"

DIN 650 28 H12

Avanzamenti

Avanzamento rapido asse X

Avanzamento rapido asse Y

10.000 mm/min

15.000 mm/min

Avanzamento rapido asse Z

9.000 mm/min

Righe Ottiche HEIDENHAIN sugli assi X/Y/Z

Doppia Chiocciola sulle viti a ricircolo di sfere degli assi X/Y/Z

Guide a Rulli con Pattini sugli assi X/Y/Z

Cambio Utensile

Tipologia Cono utensile

DIN 69871-AD

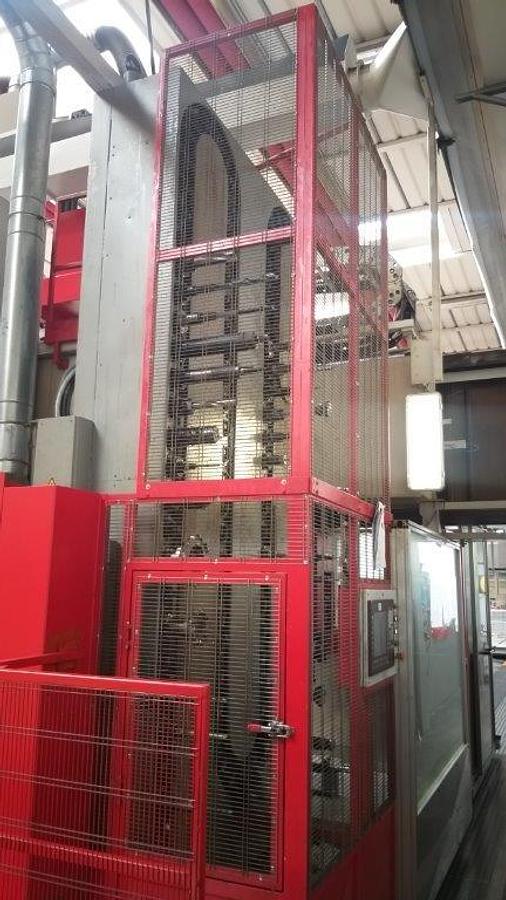

Capacità magazzino utensili

120 stazioni

Diametro massimo utensile con stazioni adiacenti

Д125 / Д250 mm

(piene / vuote)

Massima lunghezza utensile

400 mm

Massimo peso dell'utensile

40 Kg

Altro

Nr. 2 Teste Mandrino (Modelli "TU35" e "TV35")

Convogliatore di trucioli

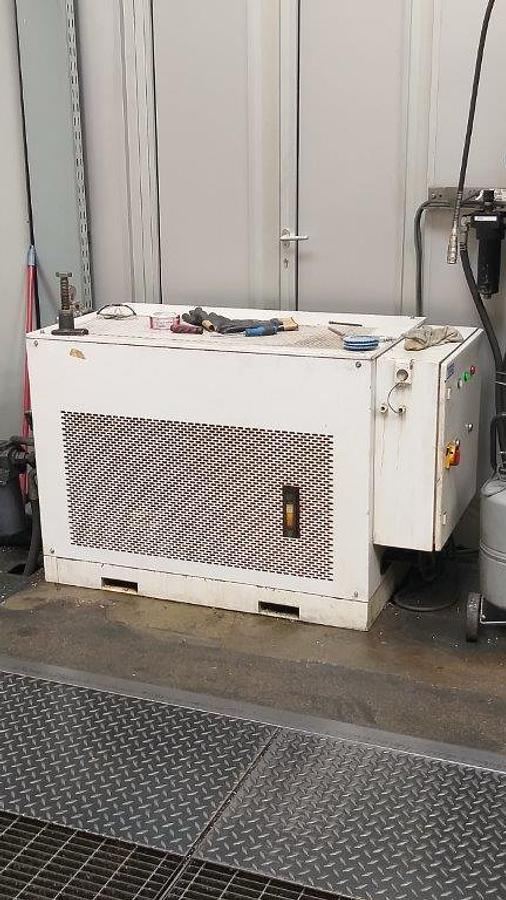

Vasca di raccolta refrigerante (Capacità 1.900 Lt.) con filtro carta e dischi magnetici

Pompa ad alta pressione per refrigerante attraverso linea mandrino

Sonda per misurazione pezzo in 3D con trasmissione radio (RENISHAW RMP60)|

Presetting utensile con misurazione e controllo integrità

Sistema di controllo anticollisione (TOOL MONITOR PROMETEC)

Sistema di controllo assorbimenti potenza per ogni utensile (TOOLS PLUS PROMETEC)

Sistema di controllo adattativo geometrico con software di correzione su derive meccaniche degli assi X/Y/Z

Sistema BALLUFF con vari coni portautensili + Stazione di registrazione

Anno di costruzione 2003


Specifiche

ProduttorePIETRO CARNAGHI
ModelloUNIMILL
Anno2003
CondizioneUsato
Numero di magazzino00178
